物理层

2.1 数据通信理论基础

2.1.1 傅里叶分析

2.1.2 带限信号的传输

带宽：传输过程中振幅不会明显减弱的频宽，是物理介质的特性，通常取决于介质的构成、厚度、长度等

  • eg: 802.11无线信道的带宽为20MHz

基带信号：信号的频谱范围包含0Hz，即信号的最低频率为0Hz 通带信号：信号被搬移并占用某个更大频率范围

对带宽的深入理解：模拟信号向数字信号的转变

fig01

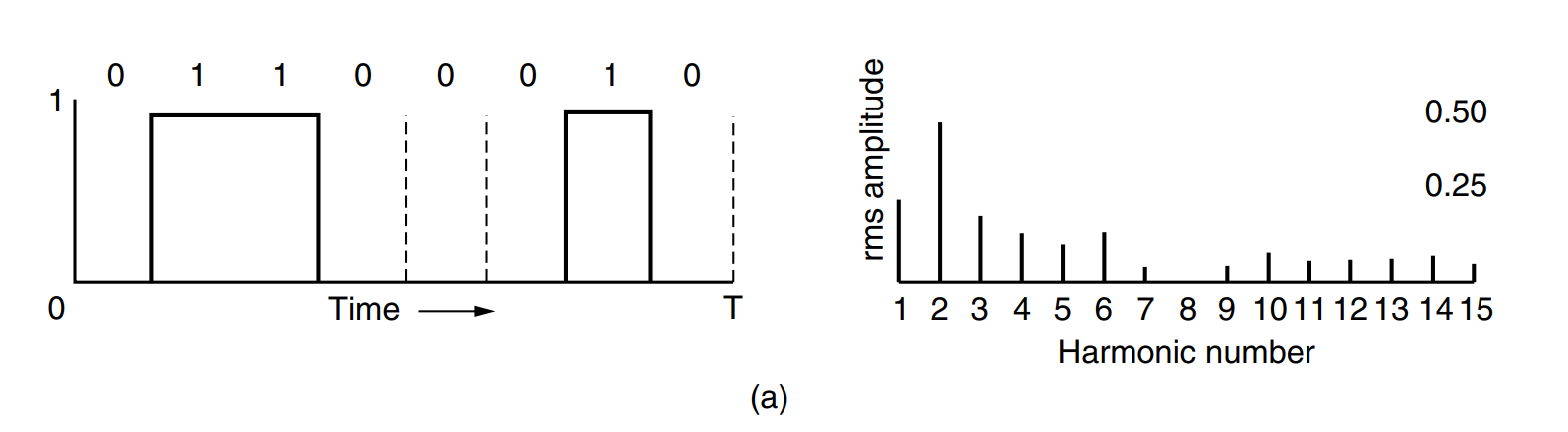

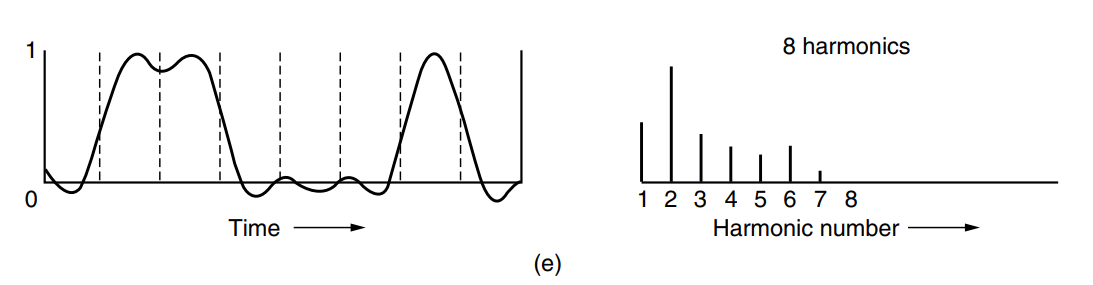

此为字母b的八位ASCII编码，物理层传输的信号若想完全复原，则只需要前八次谐波分量，后面的谐波可以不要。

fig02

分析：假设信道上的比特率为$ m 发送一字节的时间为 因此原信号一次谐波的频率为 = 由此可知，若要完全复原信号，信道的带宽至少为 $Hz

模拟带宽VS数字带宽：领域不同，单位不同：Hz VS bps

2.1.3 信道最大传输速率

香农定理：信道的最大数据传输速率$ C 与信道的带宽 B 和信噪比 S/N 有关， C = B log_2(1 + ) $

奈奎斯特定理：理想低通信道中，极限传输速率$ C 与信道带宽 B 和信号电平的数量 L 有关， C = 2B log_2(L) $

2.2 引导性传输介质

2.2.1 磁介质

2.2.2 双绞线

2.2.3 同轴电缆

2.2.4 电力线

2.2.5 光纤

光纤通信最常用的三个波段：0.85um, 1.3um, 1.55um；所有这些波段带宽都在25000-30000GHz

接收端的光电二极管（光电转换）决定了光纤通信速率上限：100Gbps左右

2.3 无线传输

2.3.1 电磁频谱

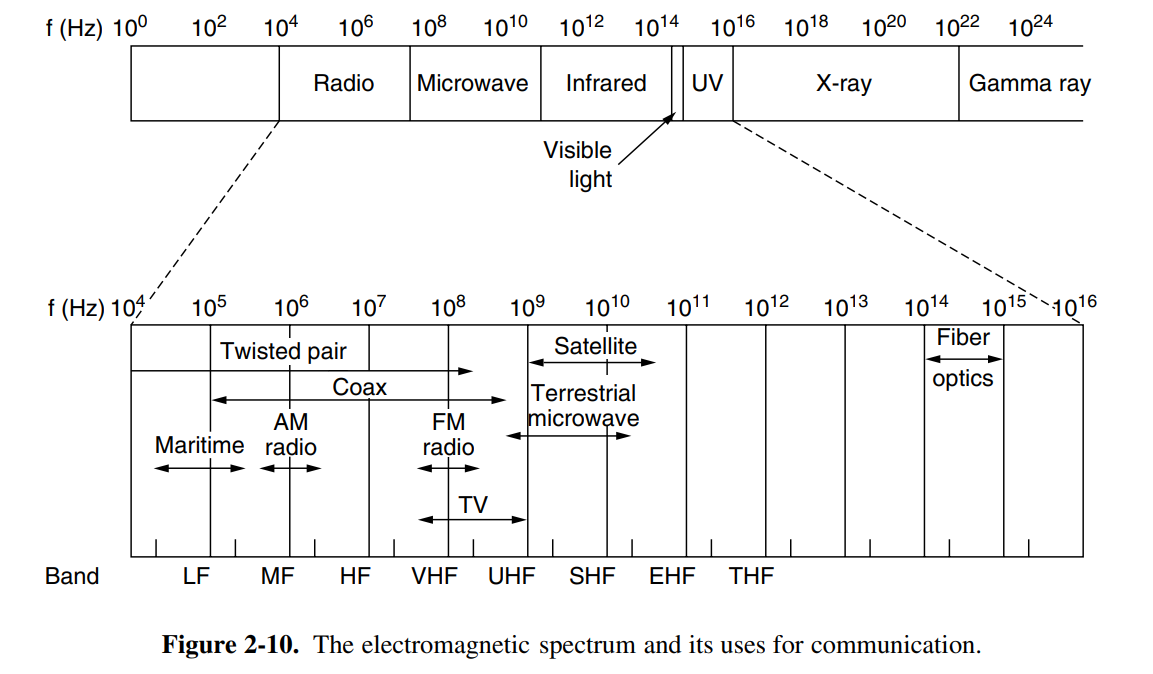

光速、频率和波长的关系：

fig04

跳频扩频：ISM频段：（工业、科学、医疗）；蓝牙，旧版802.11 直接序列扩频：：码分多址（CDMA） 超宽带通信：UWB

2.3.2 无线电传输

路径损耗公式： 参数解释： 为路径损耗， 为传输距离， 为信号频率;

2.3.3 微波传输

多径衰落：信号在传输过程中，由于反射、折射、散射等原因，到达接收端的信号有多个路径，这些信号的相位不同，导致信号干扰，使得接收端无法正确解码。

2.3.4 红外传输

2.3.5 光通信

2.4 卫星通信

2.5 数字调制与多路复用

基带传输：信号的传输占有传输介质上 从零到最大值 之间的全部频率，最大频率决定了信令速率。有线介质传输中常用的调制方式。

通带传输：信号传输占用了以载波信号频率为中心的一定频带。无线和光纤信道常用此种调制方式。

多路复用：单个信道传送多个信号，即信道共享。

2.5.1 基带传输

  1. 不归零（NRZ）编码方案：0V/无光表示0，+V/有光表示1 局限性：一长串0或者1会出现长时间的恒定电平，从而导致时钟漂移，接收端无法正确解码。

带宽效率的量化：

  • 符号：多个比特的组合的一个信号
  • 符号率/波特率：信号改变的速率
  • 比特率：符号率 符号包含的比特数

时钟恢复： 数据线和时钟线共用一根。

曼彻斯特编码：CLK NOR 0V = logic-0, CLK NOR +V = logic-1，经典以太网的解决方案 局限性：需要两倍NRZ编码的带宽。

  1. 不归零逆转（NRZI）编码方案：信号有跳变为1；无跳变为0，USB总线常用。 局限性：只解决了一串1不会产生时钟漂移的问题，一串0仍然会产生时钟漂移。

  2. 4B/5B编码：将4个比特映射为5个比特，解决了一串0的问题，但是带宽效率降低了20%。

  3. 扰频/倒频：将数据与伪随机序列进行异或运算，解决了一串0的问题。

平衡信号： 在很短时间内正负电压一样多的信号。信号的均值为零，没有直流分量，可以通过电容耦合的方式传输。 eg：可以定义-1V为1，+1V为1，0V为0：双极编码/交替标记逆转

8B/10B编码：将8个比特映射为10个比特，解决编码不均等性。

2.5.2 通带传输

天线大小与信号波长成正比

ASK：幅移键控，两种不同的振幅代表0/1； FSK：频移键控，两种/多种不同的频率代表0/1； PSK：相移键控: - BPSK:二进制相移键控，在每个符号的周期中，系统把载波波形偏移0°或180°，每个符号可以传输1bit信息。 - QPSK:正交相移键控，每个符号周期中，使用四个偏移量（例如45°，135°，225°，315°），每个符号可以传输2bit信息。

可以综合使用：例如将相移和幅移结合。

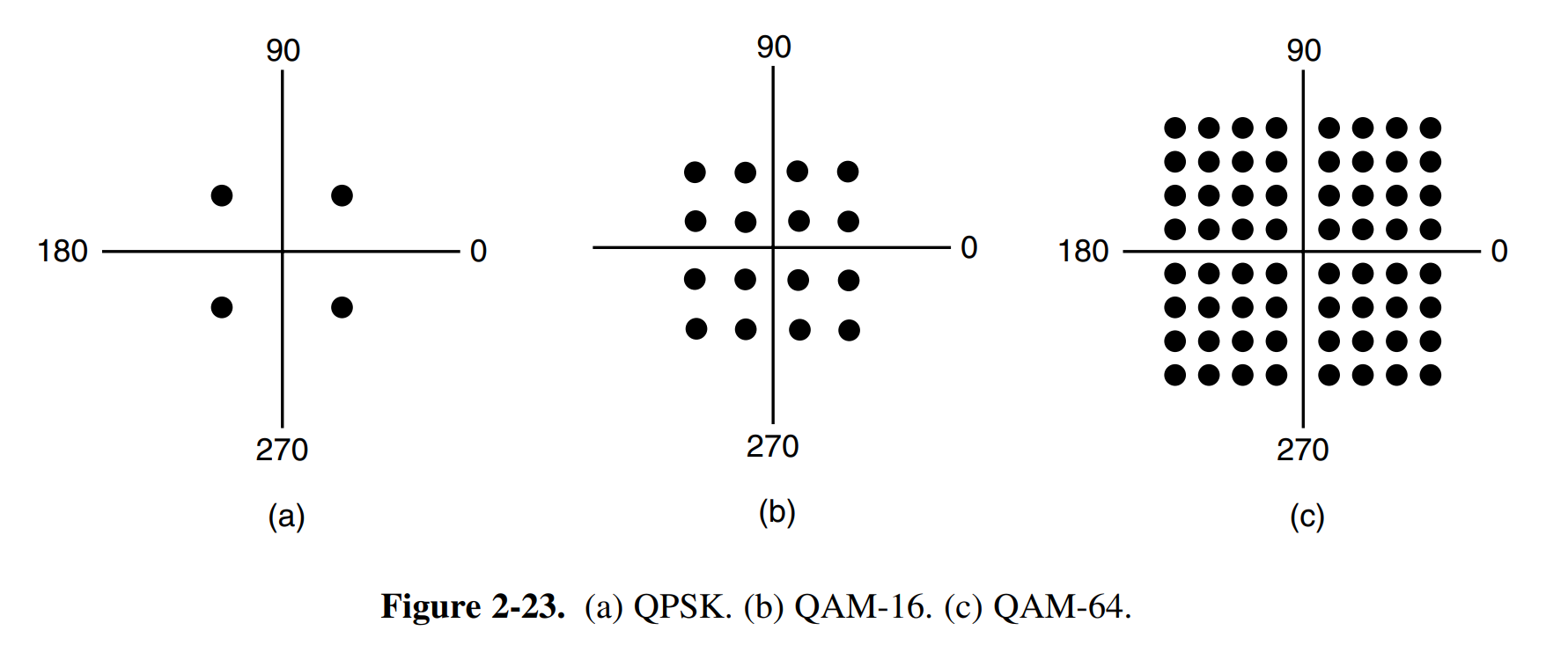

QAM：正交调幅，将相移和幅移结合，每个符号周期中，使用四个偏移量（例如45°，135°，225°，315）和不同的幅值表示更多的信息。QAM-16，QAM-64等会生成星座图。

fig05

格雷码映射QAM：纠错机制

2.5.3 频分复用（FDM）

X分：将某种物质正交化划分。

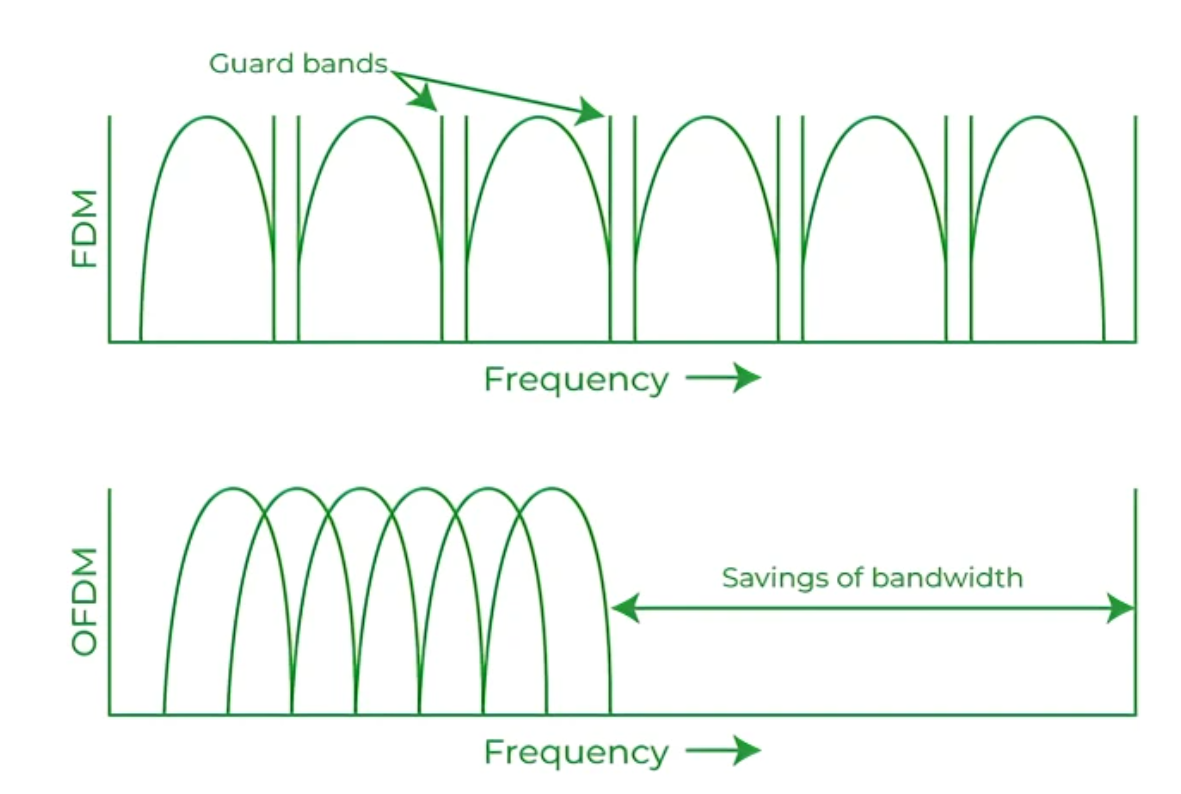

正交频分复用：OFDM

fig06

2.5.4 时分复用（TDM）

循环轮流工作

2.5.5 码分复用（CDM）/码分多址（CDMA）

扩展频谱通信的一种形式，将一个窄带信号扩展到一个宽带信号，更能容忍干扰，也能允许来自不同用户的信号共享同一频带

CDMA的基本假设：信号同步性高，多个信号具有线性特性。

类似在机场大厅里每一对交谈的人都使用不同的语言，并且把与本语言无关的内容当作噪声拒绝掉。关键点：提取期望信号，拒绝所有其他信号

码片：每个比特时间再被细分为更短的时间间隔。 码片序列：在不同的通信站（交流房间）中分配的具有唯一性的序列码，位数和码片数相同。任何两个站点的码片序列相互正交（Walsh编码规则）

应用：蜂窝网络、卫星通信、有线电视网

2.6 公共电话交换网络（PSTN）

2.6.1 电话系统结构

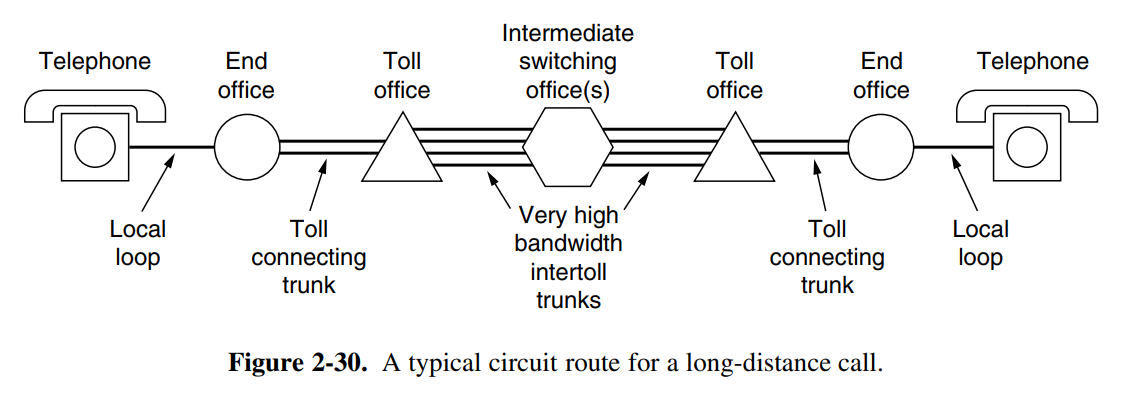

贝尔系统模式极其演进：中心交换网络（CEN） 两层体系交换网络 五层交换网络

端局/本地中心局/：本地回路 长途局/汇接局：长途连接中继线

fig07

2.6.2 电话政治化

2.6.3 本地回路

电话调制解调器
