FireFly-v1-FPGA Simulation

Eric Zhang Lv3
  2024-04-30 00:11:51 2024-04-30 00:11:51 创建   2024-05-11 17:01:23 2024-05-11 17:01:23 更新

参考文献

FireFly: A High-Throughput Hardware Accelerator for Spiking Neural Networks With Efficient DSP and Memory Optimization, IEEE Transactions on Very Large Scale Integration (VLSI) Systems, 10.1109/TVLSI.2023.3279349

URL: https://ieeexplore.ieee.org/document/10143752/

其他参考资料

  1. UltraScale Architecture DSP Slice, UG579 (v1.7) June 4, 2018

1. 通过单个 DSP48E2 进行突触交叉计算 (Synaptic Crossbar Computation by a Single DSP48E2)

DSP48E2是Xilinx Ultrascale SoC中会提供的一个数字信号运算IP，基本架构在下两图所示，由三部分组成：

  1. 27位预加器 (27'b pre-adder)

  2. 27 x 18 乘法器(multiplier)

  3. 一个灵活的 48 位 ALU(flexible 48-bit ALU)，负责进行加法减法(post-adder/subtractor)、累加(accumulator)、逻辑运算(logic unit)

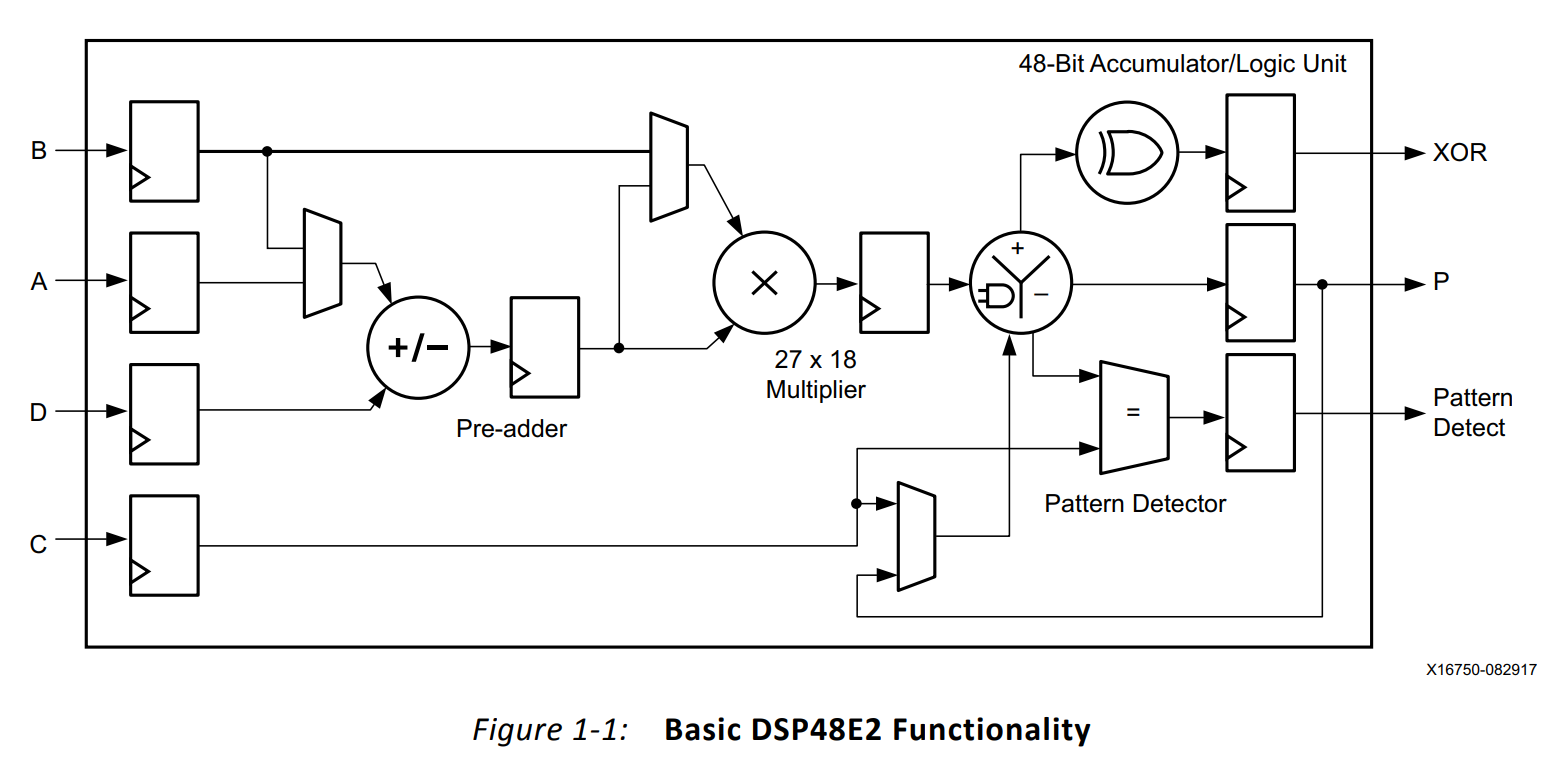

图1: DSP48E2总体架构
图2: DSP48E2细化的功能架构

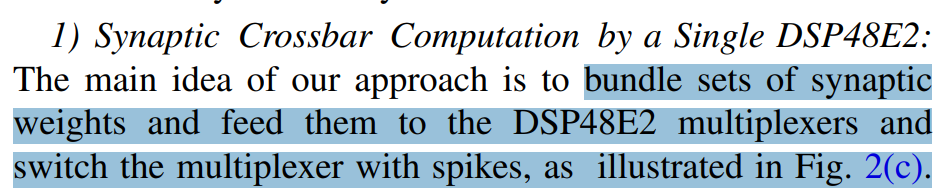

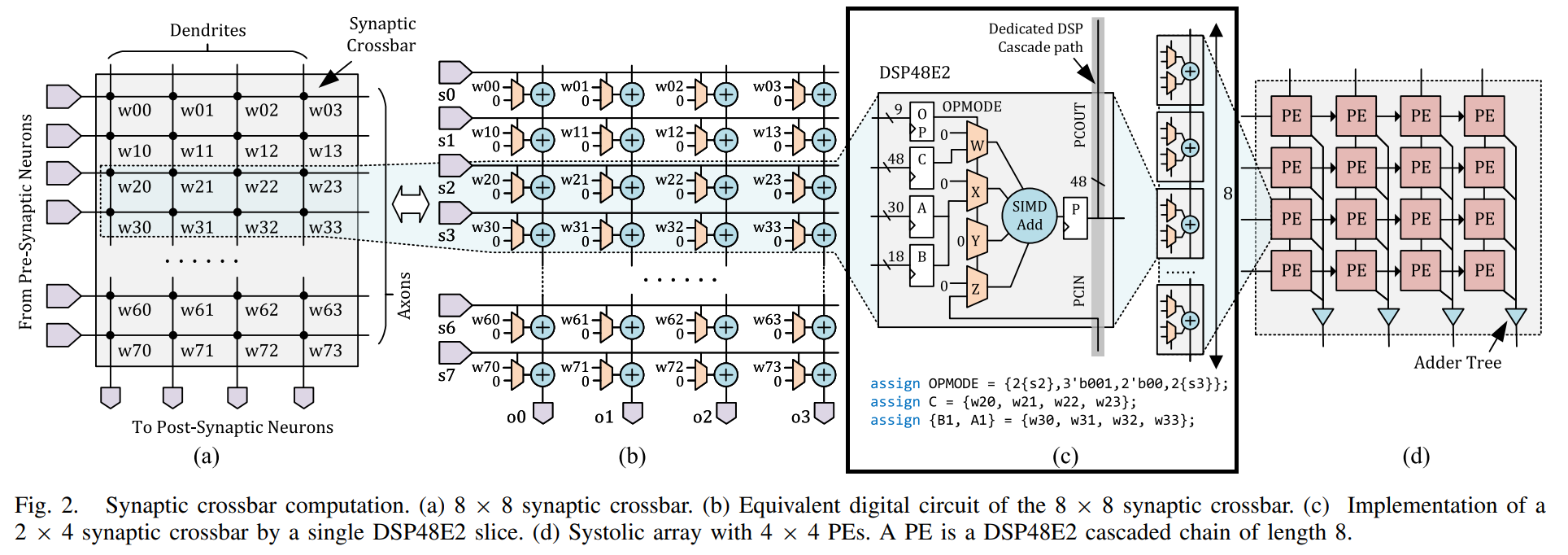

让我们先看看论文中的表述： 图3: 单一DSP实现突触交叉运算的核心思路

图3: 论文fig-2

思想：将一组量化成INT8的权重数送到DSPMux里，再利用输入脉冲决定哪些权重通过做后续运算，哪些不通过（不通过等价于卷积乘了0，不参与累加运算）。

四组INT8权重经过有符号拓展成INT12，再拼接成48位的大向量。上30位送进A端口，下18位送进B端口。

DSP48E2有几个控制端口，论文中分为静态设置和动态控制。静态设置主要设置DSP工作方式（计算方式），动态控制主要是利用脉冲控制多路选择器。在本文中，静态设置4-bit ALUMODE = 4'b0000, 5-bit INMODE = 5’b10001。标志位置设置完成后，工作状态如下图所示 DSP48E2静态工作状态设置：INMODE DSP48E2静态工作状态设置：ALUMODE

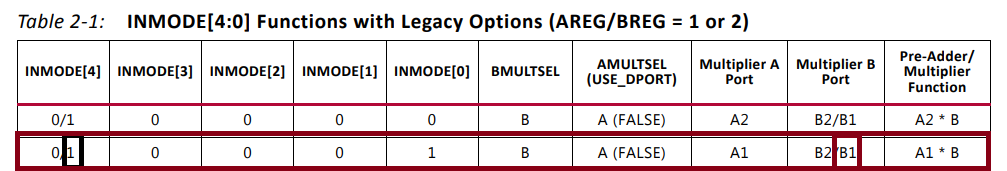

INMODE说明: 最低位和最高位负责控制A，B输入打几拍之后再输出（即经过几个时钟周期/过了几个filp-flop再输出）。INMODE[0]和INMODE[4]置为1，表示A，B均打一拍之后输出。

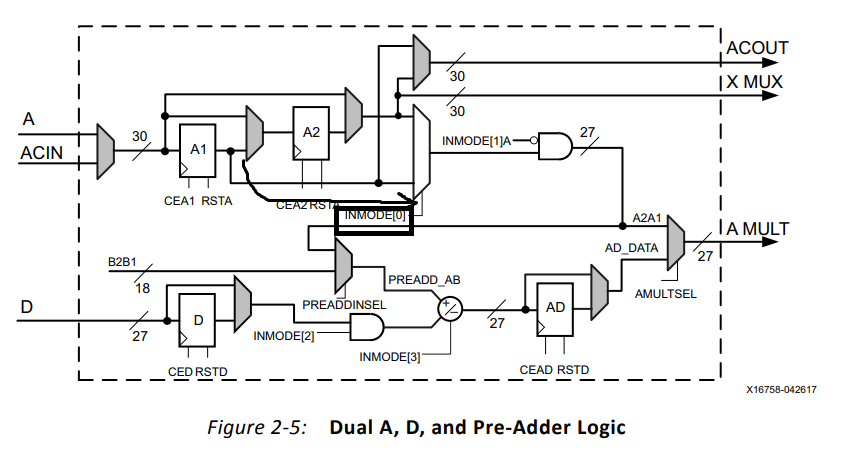

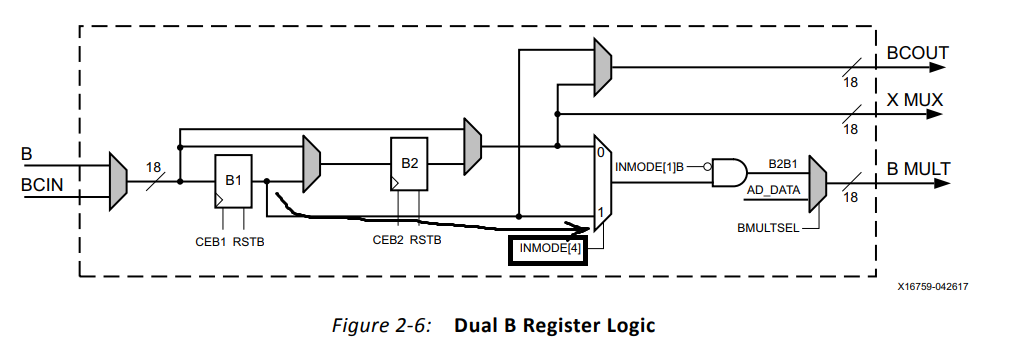

INMODE[0]控制Dual A模块的输出 INMODE[4]控制Dual B模块的输出

ALUMODE说明: ALU则被设置为SIMD(单指令多数据, Single Instruction, Multiple Data)模式。输入的48位数据可以被分成12位的4个数据切片/段(data segments)，每个小数据段(W, X, Y, Z)独立进行相同的计算，互不干扰。

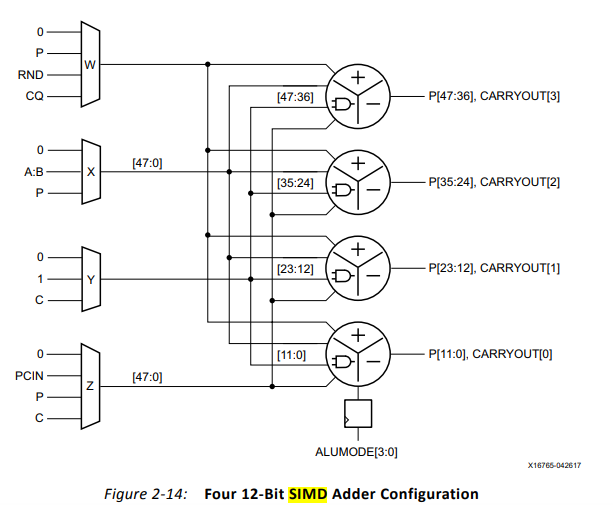

ALU的SIMD模式

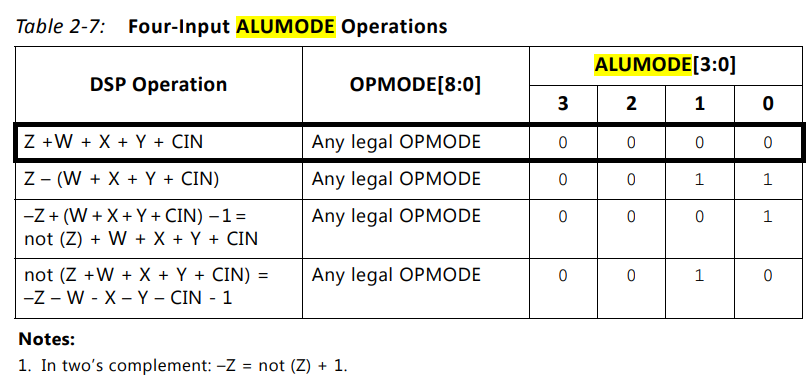

将ALUMODE设成全0，ALU工作在SIMD ADD模式：Z + (W + X + Y + CIN)

下面是DSP IP块的动态控制。论文中主要通过输入脉冲来动态控制一个9位的OPMODE端口来控制WXYZ四个Mux的输出。OPMODE端口的定义和功能如下图所示。

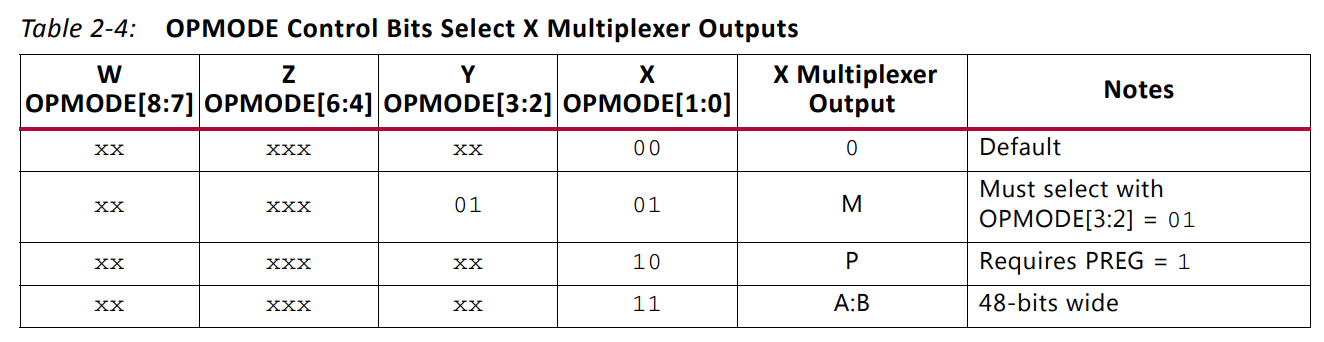

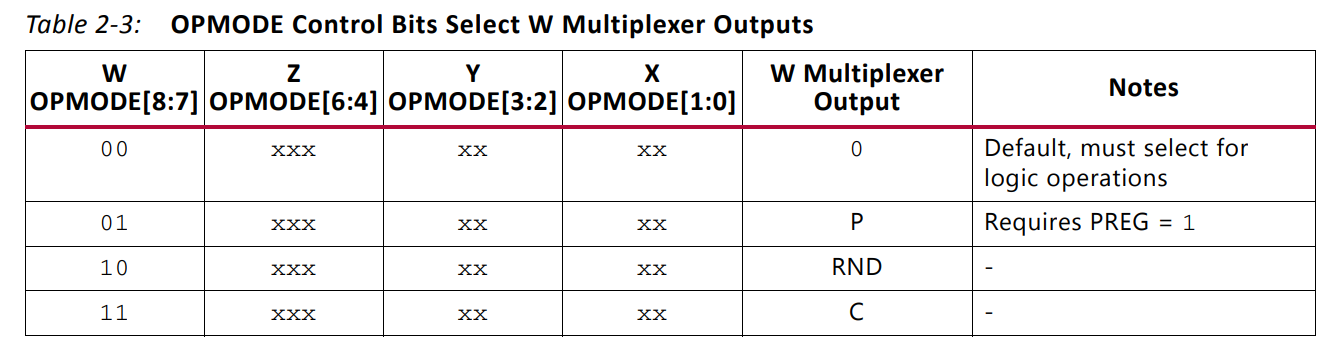

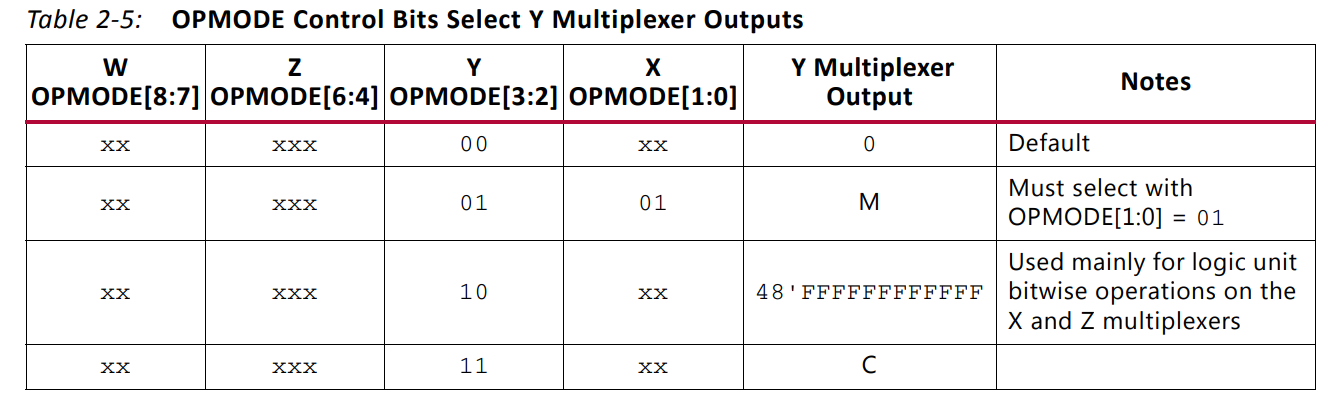

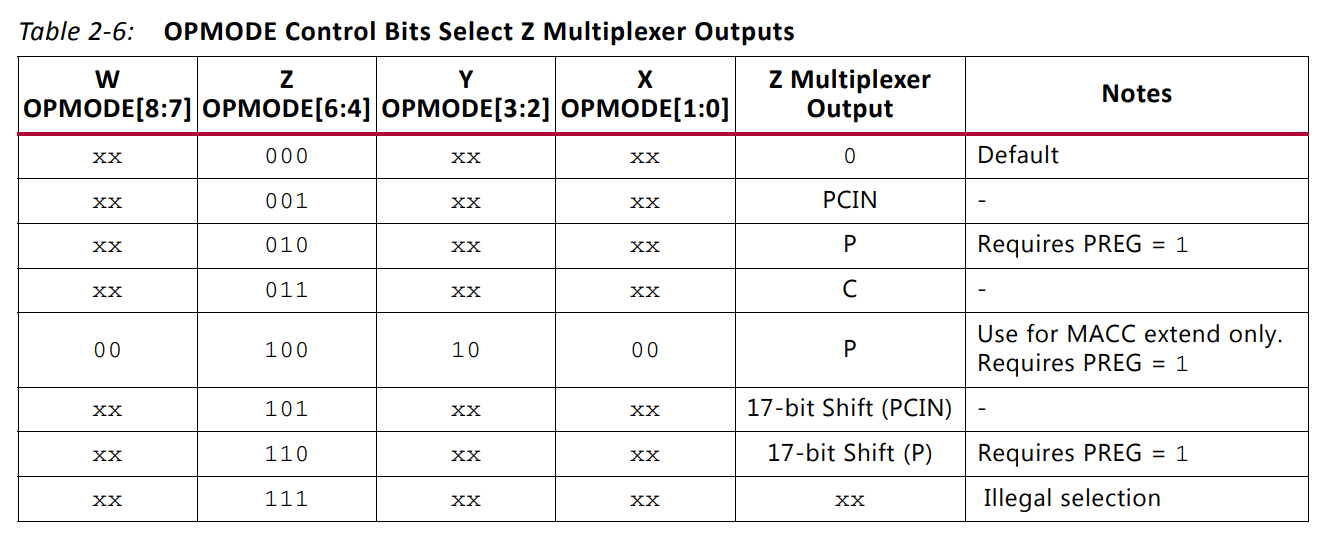

OPMODE控制W的输出 OPMODE控制X的输出 OPMODE控制Y的输出 OPMODE控制Z的输出

以论文fig-2为例，OPMODE={2{s2},3'b001,2'b00,2{s3}}; Z的输出为PCIN（来自上一级经由专用 DSP 级联路径(Dedicated DSP Cascade Path)传到此一级），Y的输出恒为0，s2脉冲控制W输出，s3脉冲控制X输出。

DSP模块E1和E2在端口上的区别

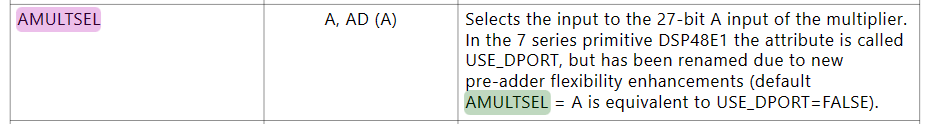

DSP48E2中独有的端口: AMULTSE

附：Verilog代码实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
module single_dsp48(
    input   clk,
    input wire [11:0] w_20,
    input wire [11:0] w_21,
    input wire [11:0] w_22,
    input wire [11:0] w_23,
    input wire [11:0] w_30,
    input wire [11:0] w_31,
    input wire [11:0] w_32,
    input wire [11:0] w_33,
    input wire s2,
    input wire s3,

    output wire [47:0] p

    );

wire [29:0] A;
wire [17:0] B;

wire [47:0] C;
wire [8:0] OPMODE;

assign {B, A} = {w_30, w_31, w_32, w_33};
assign C      = {w_20, w_21, w_22, w_23};
assign OPMODE = {{2{s2}}, 3'b001, 2'b00, {2{s3}}}; //复制两次s2/s3, 即只能是00, 11两种可能输入

   DSP48E2 #(
      // Feature Control Attributes: Data Path Selection
      .A_INPUT("DIRECT"),               // Selects A input source, "DIRECT" (A port) or "CASCADE" (ACIN port)
      .B_INPUT("DIRECT"),               // Selects B input source, "DIRECT" (B port) or "CASCADE" (BCIN port)
    //   .USE_DPORT("FALSE"),              // Select D port usage (TRUE or FALSE)
      .AMULTSEL("A"),           //DSP48E2特性
      .USE_MULT("NONE"),            // Select multiplier usage ("MULTIPLY", "DYNAMIC", or "NONE")
      .USE_SIMD("FOUR12"),               // SIMD selection ("ONE48", "TWO24", "FOUR12")
      // Pattern Detector Attributes: Pattern Detection Configuration
      .AUTORESET_PATDET("NO_RESET"),    // "NO_RESET", "RESET_MATCH", "RESET_NOT_MATCH"
      .MASK(48'h3fffffffffff),          // 48-bit mask value for pattern detect (1=ignore)
      .PATTERN(48'h000000000000),       // 48-bit pattern match for pattern detect
      .SEL_MASK("MASK"),                // "C", "MASK", "ROUNDING_MODE1", "ROUNDING_MODE2"
      .SEL_PATTERN("PATTERN"),          // Select pattern value ("PATTERN" or "C")
      .USE_PATTERN_DETECT("NO_PATDET"), // Enable pattern detect ("PATDET" or "NO_PATDET")
      // Register Control Attributes: Pipeline Register Configuration
      .ACASCREG(0),                     // Number of pipeline stages between A/ACIN and ACOUT (0, 1 or 2)
      .ADREG(1),                        // Number of pipeline stages for pre-adder (0 or 1)
      .ALUMODEREG(0),                   // Number of pipeline stages for ALUMODE (0 or 1)
      .AREG(0),                         // Number of pipeline stages for A (0, 1 or 2)
      .BCASCREG(0),                     // Number of pipeline stages between B/BCIN and BCOUT (0, 1 or 2)
      .BREG(0),                         // Number of pipeline stages for B (0, 1 or 2)
      .CARRYINREG(1),                   // Number of pipeline stages for CARRYIN (0 or 1)
      .CARRYINSELREG(1),                // Number of pipeline stages for CARRYINSEL (0 or 1)
      .CREG(0),                         // Number of pipeline stages for C (0 or 1)
      .DREG(0),                         // Number of pipeline stages for D (0 or 1)
      .INMODEREG(1),                    // Number of pipeline stages for INMODE (0 or 1)
      .MREG(0),                         // Number of multiplier pipeline stages (0 or 1)
      .OPMODEREG(1),                    // Number of pipeline stages for OPMODE (0 or 1)
      .PREG(1)                          // Number of pipeline stages for P (0 or 1)
   )
   DSP48E2_inst (
      // Cascade: 30-bit (each) output: Cascade Ports
      .ACOUT(),                   // 30-bit output: A port cascade output
      .BCOUT(),                   // 18-bit output: B port cascade output
      .CARRYCASCOUT(),     // 1-bit output: Cascade carry output
      .MULTSIGNOUT(),       // 1-bit output: Multiplier sign cascade output
      .PCOUT(),                   // 48-bit output: Cascade output
      // Control: 1-bit (each) output: Control Inputs/Status Bits
      .OVERFLOW(),             // 1-bit output: Overflow in add/acc output
      .PATTERNBDETECT(), // 1-bit output: Pattern bar detect output
      .PATTERNDETECT(),   // 1-bit output: Pattern detect output
      .UNDERFLOW(),           // 1-bit output: Underflow in add/acc output
      // Data: 4-bit (each) output: Data Ports
      .CARRYOUT(),             // 4-bit output: Carry output
      .P(p),                           // 48-bit output: Primary data output
      // Cascade: 30-bit (each) input: Cascade Ports
      .ACIN(30'd0),                     // 30-bit input: A cascade data input
      .BCIN(18'd0),                     // 18-bit input: B cascade input
      .CARRYCASCIN(1'b0),       // 1-bit input: Cascade carry input
      .MULTSIGNIN(1'b0),         // 1-bit input: Multiplier sign input
      .PCIN(),                     // 48-bit input: P cascade input
      // Control: 4-bit (each) input: Control Inputs/Status Bits
      .ALUMODE(4'b0000),               // 4-bit input: ALU control input
      .CARRYINSEL(3'b000),         // 3-bit input: Carry select input
      .CLK(clk),                       // 1-bit input: Clock input
      .INMODE(5'b10001),                 // 5-bit input: INMODE control input
      .OPMODE(OPMODE),                 // 7-bit input: Operation mode input
      // Data: 30-bit (each) input: Data Ports
      .A(A),                           // 30-bit input: A data input
      .B(B),                           // 18-bit input: B data input
      .C(C),                           // 48-bit input: C data input
      .CARRYIN(1'b0),               // 1-bit input: Carry input signal
      .D(0),                           // 25-bit input: D data input
      // Reset/Clock Enable: 1-bit (each) input: Reset/Clock Enable Inputs
      .CEA1(1'b1),                     // 1-bit input: Clock enable input for 1st stage AREG
      .CEA2(1'b1),                     // 1-bit input: Clock enable input for 2nd stage AREG
      .CEAD(1'b0),                     // 1-bit input: Clock enable input for ADREG
      .CEALUMODE(1'b1),           // 1-bit input: Clock enable input for ALUMODE
      .CEB1(1'b1),                     // 1-bit input: Clock enable input for 1st stage BREG
      .CEB2(1'b1),                     // 1-bit input: Clock enable input for 2nd stage BREG
      .CEC(1'b1),                       // 1-bit input: Clock enable input for CREG
      .CECARRYIN(1'b0),           // 1-bit input: Clock enable input for CARRYINREG
      .CECTRL(1'b1),                 // 1-bit input: Clock enable input for OPMODEREG and CARRYINSELREG
      .CED(1'b0),                       // 1-bit input: Clock enable input for DREG
      .CEINMODE(1'b1),             // 1-bit input: Clock enable input for INMODEREG
      .CEM(1'b1),                       // 1-bit input: Clock enable input for MREG
      .CEP(1'b1),                       // 1-bit input: Clock enable input for PREG
      .RSTA(1'b0),                     // 1-bit input: Reset input for AREG
      .RSTALLCARRYIN(1'b0),   // 1-bit input: Reset input for CARRYINREG
      .RSTALUMODE(1'b0),         // 1-bit input: Reset input for ALUMODEREG
      .RSTB(1'b0),                     // 1-bit input: Reset input for BREG
      .RSTC(1'b0),                     // 1-bit input: Reset input for CREG
      .RSTCTRL(1'b0),               // 1-bit input: Reset input for OPMODEREG and CARRYINSELREG
      .RSTD(1'b0),                     // 1-bit input: Reset input for DREG and ADREG
      .RSTINMODE(1'b0),           // 1-bit input: Reset input for INMODEREG
      .RSTM(1'b0),                     // 1-bit input: Reset input for MREG
      .RSTP(i_corr_en == 0 || i_dump)                      // 1-bit input: Reset input for PREG
   );
endmodule
PS：不要直接用IP Catelog里的DSP Macro IP核，高度定制化的IP核还是应参照Xilinx数据手册，编写原语实现。

当然，上述代码只能过RTL和Synthesis仿真，不能进行布局布线，因为我们把 OPMODE[5:4] 设置为 '01'，这表示正在使用 PCIN 总线，但在上述代码中所有的 PCIN 总线引脚被连接到 GND。

勘误：

原论文中的fig-2(c)中的第三个赋值语句，赋值顺序应颠倒，即

1
assign {A, B} = {w_30, w_31, w_32, w_33};
